| Autore |
 Discussione  |
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
 Inserito il - 16 febbraio 2011 : 12:46:14
|
Ho cercato, senza trovarlo, un "esploditore" per i non-uniformly scaled blocks, per cui se qualcuno ne fosse in possesso...
Ho trovato per pero' questo utile ScaleXYZ - scales selected objects independently in the X-Y-Z axis (VLX Lisp for AutoCAD)
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 16 febbraio 2011 : 15:15:19
|
MEM, ma che versione di Acad usi?
Io i blocchi scalati in maniera non uniforme, li esplodo senza problemi...
Anzi, spesso li uso per ottenere delle proiezioni
|
 |
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 16 febbraio 2011 : 15:41:32
|
Caro Giuseppe, per quanto ne so io, anche con AutoCAD 2011 non si possono esplodere.

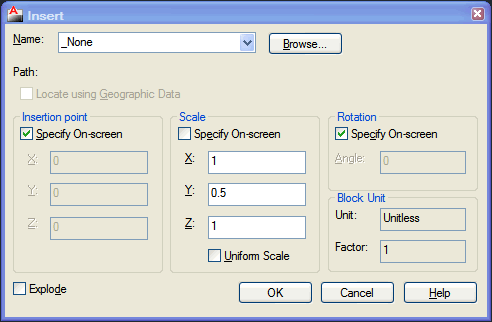

Prova tu stesso a forlo dopo aver inserito un blocco con queste impostazioni:
E cio' nonostante abbia EXPLMODE = 1 |
Modificato da - MEM in data 16 febbraio 2011 15:48:30 |
|
|
|
Terminator
Utente Master
725 Messaggi |
Inserito il - 16 febbraio 2011 : 16:29:13
|
Non so cosa dire, ma sulla versione 2007, mettendo le stesse opzioni di MEM, i blocchi li esplodo tranquillamente. Proverò con la 2011, ma di solito la versione successiva dovrebbe comportarsi ancora meglio (salvo eccezioni naturalmente).
Mi era venuto il sospetto che il blocco fosse stato creato non esplodibile, in questo caso la casella "esplodi" in basso a sx della finestra di dialogo Inserisci non sarebbe utilizzabile, cosa che non risulta dall'immagine inserita. |
|
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 16 febbraio 2011 : 16:55:53
|
| Ho il sospetto che sia un malfunzionamento del sistema, probabilmente del .net framework. |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 16 febbraio 2011 : 18:02:12
|
Ti ringrazio arri, ma non va.
Nelle proprieta' e' gia' su YES e la spunta su ALLOW EXPLODING c'e' gia' anche quella.
P.s. Tutto bene? Era un po' che non ci si sentiva. |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 16 febbraio 2011 : 18:37:09
|
Messaggio inserito da MEM
Ti ringrazio arri, ma non va.
allega zippato un blocco non uniforme che vediamo |
|
|
|
Terminator
Utente Master
725 Messaggi |
Inserito il - 16 febbraio 2011 : 22:09:45
|
| Confermo che i blocchi non uniformi vengono esplosi anche nella versione 2011. |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 febbraio 2011 : 08:23:38
|
Raga' vengono esplosi senza problema.

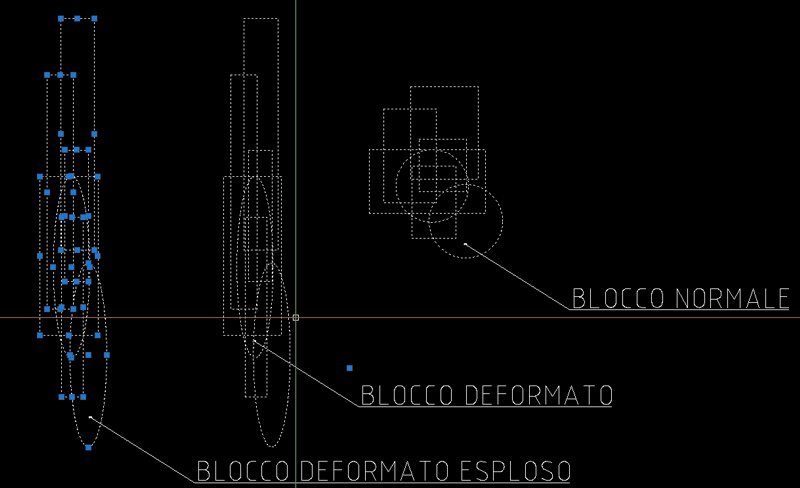

Immagine inserita:
58,44 KB
Il problema puo' essere un altro. Se in fase di creazione del blocco NON si e' flaggata l'opzione "allow exploding". In quel caso Autocad restituisce che non puo esplodere il blocco (ma neanche quello non deformato)
Ma si risolve cosi': si apre con il block editor il blocco, senza selezionare nulla si apre il pannello proprieta' (CTRL+2) e si va a selezionare Allow Exploding su YES. Uscire salvando il blocco ed il blocco torna esplodibile.
MEM, verifica se non e' questo il tuo problema.
|
|
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 17 febbraio 2011 : 09:20:49
|
No Giuseppe, purtroppo no, anche arri nel suo link aveva ipotizzato lo stesso problema, ma ho verificato e non e' quello.
Arri, non c'e' bisogno di allegare nessun blocco di esempio perche' il problema si presenta con qualsiasi file, mio o di altri.
Per ogni blocco non uniforme che tento di esplodere la risposta e' sempre la stessa.
Esempio:
Command: x EXPLODE 1 found
5 were not able to be exploded. |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 17 febbraio 2011 : 09:23:24
|
Messaggio inserito da MEM
Per ogni blocco non uniforme che tento di esplodere la risposta e' sempre la stessa.
tentativi
- installa service pack
- ripara AutoCAD
- reinstalla |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 febbraio 2011 : 09:23:42
|
| Messaggio inserito da MEM
Command: x EXPLODE 1 found
5 were not able to be exploded.
|
Domanda stupida... perche 1 object found e 5 were non able to explode?
Sono blocchi nidificati? |
|
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 17 febbraio 2011 : 09:24:40
|
| Guardando il disegno di Giuseppe ho notato che e' 2D, ho cosi' scoperto che il mio problema e' limitato ai blocchi 3D, mentre quelli 2D riesco a esploderli "benissimamente". |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 17 febbraio 2011 : 09:26:11
|
Messaggio inserito da MEM
il mio problema e' limitato ai blocchi 3D, mentre quelli 2D riesco a esploderli "benissimamente".
è quello il motivo
|
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 febbraio 2011 : 09:28:08
|
Allora cambia radicalmente il problema.
Tu vuoi esplodere un blocco in cui ci sono solidi 3d scalati in maniera non uniforme?
Credo tu abbia raggiunto il limite di Autocad, MEM...
Autocad non puo' ricostruire il solido 3D deformato, questo e' poco ma sicuro, quindi comportamento del tutto normale quello del tuo acad.
|
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 febbraio 2011 : 09:30:47
|
E aggiungo.... grandissima idea per proteggere un DWG. Basta inserire prima della consegna un solido qualsiasi da qualche parte, anche infititesimale, fare un blocco dell'intero disegno, scalare con Z=1,00001 ed eliminare gli oggetti singoli di partenza.
Si otterra un blocco inesplodibile dell'intero dwg, cosi' da poterlo guardare, misurare, stampare, zoomare.... ma non modificare. |
|
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 17 febbraio 2011 : 09:34:51
|
 Hooooo!!! Finalmente torniamo a cio' che avevo detto in apertura: Ho cercato, senza trovarlo, un "esploditore" per i non-uniformly scaled blocks, per cui se qualcuno ne fosse in possesso...
Sapevo che era un limite dell'AutoCAD, l'unica cosa che non sapevo e' che era limitato ai blocchi 3D.
Quindi devo arrendermi all'evidenza che questo problema non sia mai stato risolto ne dall'Autodesk ne da qualche sviluppatore indipendente? |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 febbraio 2011 : 09:47:00
|
| no, che io sappia, un blocco 3d non uniforme, non si esplode |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 17 febbraio 2011 : 09:49:33
|
Messaggio inserito da MEM
Sapevo che era un limite dell'AutoCAD, l'unica cosa che non sapevo e' che era limitato ai blocchi 3D.
Quindi devo arrendermi all'evidenza che questo problema non sia mai stato risolto ne dall'Autodesk ne da qualche sviluppatore indipendente?
alla buona salvi in DXB e lo reimporti |
|
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 17 febbraio 2011 : 09:52:51
|
 Penso che sia un grosso limite a cui dovrebbero mettere una pezza. |
|
|
|
