Ragazzi ho un problema ad unire piu spline.
Provo il comando _join mi unisce tutto ma stranamente alcune curve si addrizzano.
Che diavolo succede?
Il problema c'è solo in alcuni punti del disegno.
è una sagoma astratta che devo far tagliare al laser e che quindi dovrebbe avere una sagoma tutta unita.
avete qualche idea?
grazieeee
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 dicembre 2010 : 08:23:40
|
Succede che una spline e' un entita' che non puoi unire.
Quando lanci il comando EDITPL (_pedit in inglese), al momento che selezioni una spline, ti chiede di convertirla in polilinea, richiedendoti anche il fattore di precisione, con valore a 1 a 99.
Piu' alto sara' questo valore, piu' la nuova polilinea ricalchera' la vecchia spline (pa piu complessa diventera' la nuova pline).
Probabilmente tu hai un valore di precisione molto basso, per cui i segmenti della nuova polilinea si raddrizzano.
Aumenta il fattore di precisione,in fase di conversione della spline, e vedrai che la polilinea sara' piu dolce (ma sempre composta da tratti di segmento).
Unisci le nuove polilinee insieme e solo dopo ridai EDITPL e dai l'opzione SPLINE.
La polilinea risultante sara' una plolinea, ma conterra' degli archi che ricalcano al 99% la sagoma iniziale.
Facci sapere come e' andata
|
Modificato da - Giuseppe Mauro in data 17 dicembre 2010 08:24:13 |
 |
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2778 Messaggi |
Inserito il - 17 dicembre 2010 : 09:04:25
|
Citazione:
_________________________________________________
messaggio inserito da Giuseppe Mauro
...una spline e' un entita' che non puoi unire...
_________________________________________________
Anche le spline possono essere unite, yupanqui potrebbe avere la necessità di installare il service pack della sua versione. |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 dicembre 2010 : 09:19:08
|
GP, il mio 2010 (sp1) non me le fa unire, mi chiede di convertirle in pline.
Anche nella gestione delle spline (splinedit) non mi da opzioni per le unioni.
Tu come le unisci?
|
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 17 dicembre 2010 : 09:22:53
|
Messaggio inserito da Giuseppe Mauro
GP, il mio 2010 (sp1) non me le fa unire, mi chiede di convertirle in pline.
Anche nella gestione delle spline (splinedit) non mi da opzioni per le unioni.
Tu come le unisci?
AutoCAD 2010 sp2
Comando: _join Selezionare oggetto sorgente:
Selezionare le spline o le eliche da unire all'origine: trovato(i) 1
|
|
|
|
riga
Utente Master
Prov.: Estero
Città: Lugano
1169 Messaggi |
Inserito il - 17 dicembre 2010 : 11:07:57
|
Come dice arri... _join funziona anche con le spline senza problemi.
Il perchè crei problemi a yupanqui (e solo in alcuni casi) è strano.
Servirebbe un esempio (dwg zippato con 2 spline che non si uniscono o che si raddrizzano in fase d'unione) |
“Azione inutile come bere una birra senz'alcool”. Armando Ceroni |
Modificato da - riga in data 17 dicembre 2010 11:08:20 |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 17 dicembre 2010 : 11:34:27
|
Messaggio inserito da riga
Servirebbe un esempio (dwg zippato con 2 spline che non si uniscono o che si raddrizzano in fase d'unione)
... e che specificasse la versione di AutoCAD in uso
|
|
|
|
MEM
Utente Master
Regione: Puglia
Prov.: Lecce
Città: Galatone
2235 Messaggi |
Inserito il - 17 dicembre 2010 : 11:57:45
|
| _join unisce le spiline perfettamente anche sul 2006. |
|
|
|
yupanqui
Utente
Città: Latina
16 Messaggi |
Inserito il - 17 dicembre 2010 : 16:31:41
|
Ragazzi grazie per le risposte.
Io stò utilizzando autocad 2007
Confermo che si possono unire spline con il comando _join ma come ho detto in alcuni casi, non sempre, determinate spline si raddrizzano.
Allego il file così che voi stessi potete provare.
Grazie a tutti per l'aiuto che mi state dando.
Tony
cliccate qui per scaricare il file:
http://www.hairshine.it/tony/unirespline.zip |
|
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2778 Messaggi |
Inserito il - 17 dicembre 2010 : 17:31:14
|

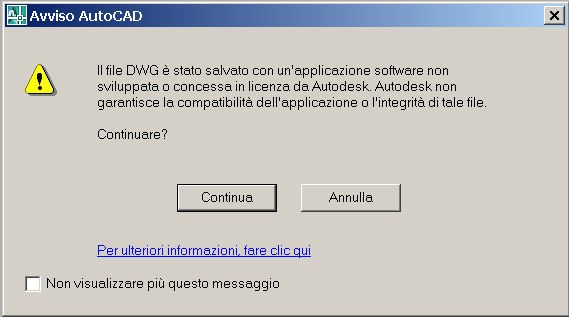

Penso che il motivo sia questo:
 |
|
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2778 Messaggi |
Inserito il - 17 dicembre 2010 : 17:40:36
|
Con 2011 l'operazione viene svolta normalmente.
unire_spline_2.zip |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 17 dicembre 2010 : 18:05:38
|
OOPS...
io le univo via pedit (opzione join).
Invece usando JOIN come comando, le unisce perfettamente
|
|
|
|
yupanqui
Utente
Città: Latina
16 Messaggi |
Inserito il - 18 dicembre 2010 : 00:55:20
|
Ora provo con una versione piu aggiornata di autocad
Grazie per le risposte |
|
|
|
yupanqui
Utente
Città: Latina
16 Messaggi |
Inserito il - 19 dicembre 2010 : 16:39:14
|
No nulla da fare.
Ho provato ad installare la versione 2010 ma aprendo il file mi da sempre quella finestra di avviso.
Alcune parti del disegno in effetti sono state importate da un file eps.... credo che il problema sia questo.
Qualcuno ha consigli su cosa posso fare??
grazie in ogni caso. |
|
|
|
yupanqui
Utente
Città: Latina
16 Messaggi |
Inserito il - 30 dicembre 2010 : 19:09:54
|
Finalmente ho avuto tempo di riprovare.
Sono riuscito ad eliminare La finestra di avviso quando apro il file.
Il problema comunque persiste.
Uso il comando _join e diverse linee si addrizzano.
Provo ad allegare tutto il disegno sul quale stò lavorando.
Se c'è qualcuno che può provare ad unire le linee e vedere che succede gliene sarei grato.
Grazie in orni caso.
il file è questo:
www.hairshine.it/tony/albero.zip
|
|
|
| |
